38-50mm Light Gauge Polad Dartma Roll Maşın

Bu xüsusi yüngül polad çərçivə maşını 38-50 mm yüngül ölçülü qapıdan polad damazlıq rulon formalaşdıran maşın "əsas sümüyə" yönəlmişdir. İnşaatda, Bu, "C-Stud" və ya "Kanal Stud" kimi tanınır. Bir işıq ölçənində əsas şaquli və ya üfüqi üzvdür Polad çərçivə. "38-50" təyinatı, damağın internet dərinliyinə aiddir. Bu, bir veb boyu ilə dişlər istehsal edir deməkdir 38 millimetrdən 50 millimetrdən. İnternet, C şəkilli damağın düz mərkəzi hissəsidir.

Müasir yüngül polad quruluşun (LSS) inşaatının mərkəzində, bu yüngül polad çərçivə maşını 38-50 əsas vasitəsilə Sümük avadanlığı qüsursuz, eyni komponentlər - keyfiyyətli və sürətləndirən layihə üçün istehsal üçün istehsal avtomatlaşdırır Çatdırılma.

38-50 əsas sümük avadanlığı vasitəsilə bu yüngül polad çərçivə maşını bir rulon meydana gətirən bir sistemdir. Maşındır Çox iş stansiyasının uzun, tandem xətti kimi konfiqurasiya edilmişdir. Bu quraşdırma sorunsuz, davamlı və yüksək səviyyədədir Avtomatik iş axını başdan sona qədər.

Əsas komponentlər

Kotajeter / Decoiler: Bütün istehsal prosesi qüsursuz bir başlanğıc üçün uncouzing stansiyasına güvənir. Tərtib edilmiş Maksimum etibarlılığa görə, ağır bobin təmin edir, materialın hamar bir şəkildə qidalanır və dəqiq gərginliyə nəzarət tətbiq edir qüsurların qarşısını almaq üçün. Bu, optimal xətt üçün mərhələ təyin edərək ardıcıl və fasiləsiz bir material axını təmin edir performans.

In-Feed Guide: Bu bölmə düz polad zolağını istiqamətləndirir. İlk formalaşmaya daxil olmaq üçün mükəmməl uyğunlaşır Stansiya. Həssas burada düz, dəqiq bir son məhsulun açarıdır.

Roll Formation Stansiyaları: Formatlaşdırma prosesi tədricəndir. Çox sayda stansiya (18-22) hər bir əyilməni kiçik və idarə olunur. Nəticə hamar, dəqiq və yüksək keyfiyyətli C-profildir.

Stansiyaların ümumi sayı (adətən 18-22) son profilin hamarlığını və dəqiqliyini diktə edir.

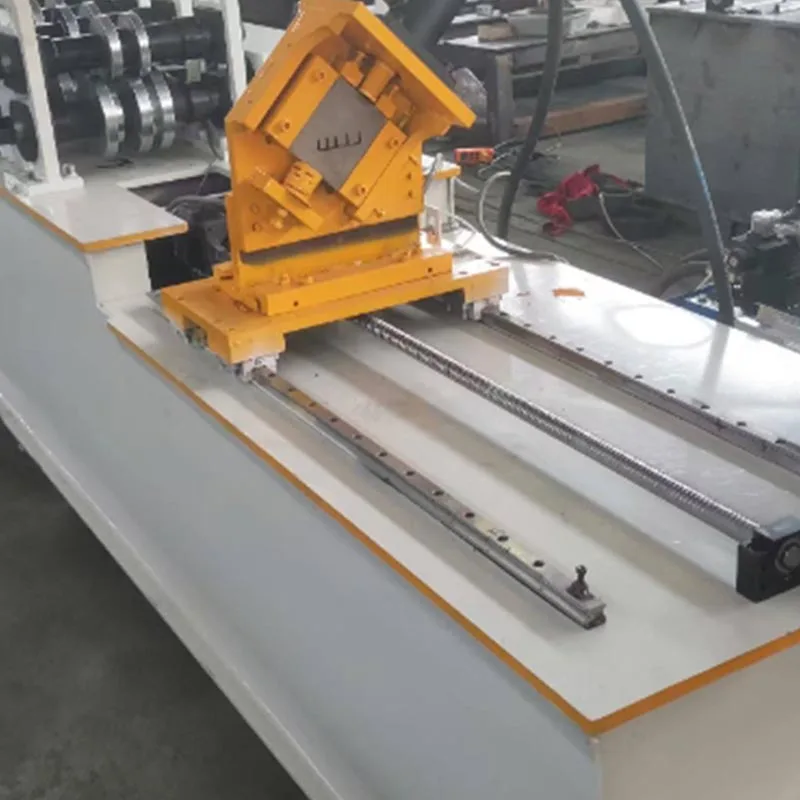

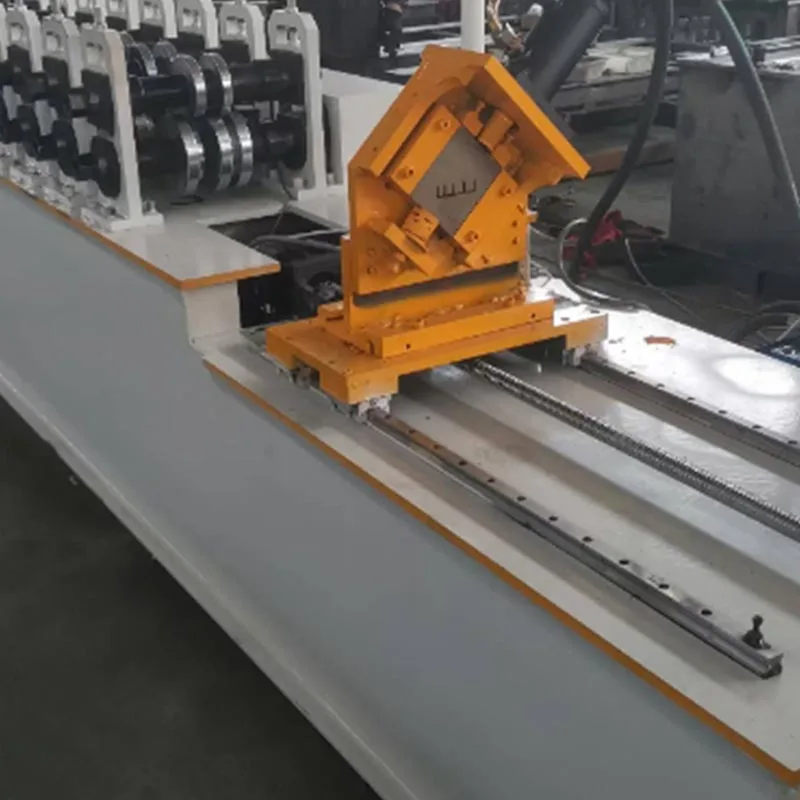

Punch & Notching Unit: Bu kritik bir alt sistemdir. Adətən ilkin formalaşmadan sonra yerləşir mərhələlər. Hidravlik və ya servo ilə işləyən yumruqlar dişin internetində deşiklər yaradır. Bu dəliklər elektrik üçündür məftil, santexnika boruları və mexaniki xidmətlər. Ayrıca parçaları və ya digər dişləri bağlamaq üçün notlar yarada bilərlər. Bu bölmə tam proqramlaşdırıla bilər.

Kəsmə sistemi: Studun tam formalaşdıqdan sonra tələb olunan uzunluğa kəsilir. İki əsas növ istifadə olunur:

Uçan kəsmə: Ən səmərəli üsul kimi, təmiz kəsikləri çatdırmaq üçün hərəkətli zolaqla dəqiq sinxronizasiya edir Tam istehsal sürətində, iş vaxtını aradan qaldırmaq və davamlı, yüksək sürətli işləməyə imkan verən.

Stasionar kəsmə: dayanma və kəsilmiş bir metoddan istifadə edərək xərc şüurlu bir seçim. Daha yavaş, lakin yüksək etibarlıdır, a kimi xidmət edir Standart nüsxə maşınları və ya aşağı sürətlə istehsal mühitləri üçün praqmatik həll.

İdarəetmə sistemi (PLC & HMI): Bütün maşın proqramlaşdırıla bilən bir məntiq nəzarətçisi (PLC) tərəfindən idarə olunur. Operator Bir insan-maşın interfeysi (HMI) vasitəsilə sistemlə əlaqə qurur, ümumiyyətlə toxunma ekranı. Burada operator girişləri Bütün parametrlər. Buraya stud uzunluğu, miqdarı və deliklərin mövqeyi və növü daxildir. Sistem ağıllıdır və istifadəçi dostu.

Çıxış masası / axan masa: istehsal xətti burada bitir. Bitmiş C-Studs gəlir, səliqəli yığılır, sonra tikinti sahəsinə nəql edilmişdir.

Bu məhsulun xüsusiyyətləri nələrdir?

Bu 38-50mm yüngül ölçülü polad damazlıq rulon formalaşdıran maşın istifadəsi transformativ fayda təklif edir Ənənəvi üsullar.

Çox yüksək istehsal səmərəliliyi: yüksək sürətlə işləyən, hər saat yüzlərlə metr sürətlə istehsal edir. Bu çıxışda hər hansı bir əl metodunu üstələyir. Hər hansı bir layihə üçün sürətli və davamlı materialların tədarükünü təmin edir qrafiki.

Üstün dəqiqlik və ardıcıllıq: İstehsal olunan hər bir döngə eynidır. Ölçü tolerantları son dərəcədir sıx. Bu, insan səhvini və dəyişikliyini aradan qaldırır. Saytda daha sürətli, daha asan və daha dəqiq bir montaja səbəb olur. Misfits və ya boşa çıxan material yoxdur.

Əhəmiyyətli maddi qənaət: Qabaqcıl istehsal texnologiyamız, paramount material dəyəri səmərəliliyini verir. Bu-saçıq Holristik olaraq, səhvlərin qarşısını alarkən qırıntıları kəsmə və yumruqdan minimuma endirən haster. Bu inteqrasiya olunmuşdur Metod, materiallarınızın tam potensialına çatmasını təmin edərək, optimal resurs ayrılmasına zəmanət verir.

Görkəmli rahatlıq və özelleştirme: 38-50 əsas sümük avadanlığı vasitəsilə bu yüngül polad çərçivə maşını tam özelleştirme ilə rahatlığı birləşdirir. Profillər arasında asanlıqla açılır və ilə proqramlaşdırıla bilər Xüsusi punching nümunələri, bənzərsiz memarlıq dizaynlarını həyata keçirmək üçün mükəmməl hala gətirir.

Azaldılmış əmək xərcləri və bacarıq asılılığı: Avtomatlaşdırma xərclərə qənaət etmək; strateji qurur üstünlük. Böyük, ixtisaslaşmış bir komandadan asılılıq kəsir. Bu, əməliyyatınızı dəyişkən əmək bazarından qoruyur və proqnozlaşdırıla bilən kilidlər.

İnkişaf etmiş struktur gücü: soyuq meydana gətirən proses işdən sərtləşmə yolu ilə poladdan güclənir, bununla da kritik əyilmə nöqtələrində məhsuldarlığını artırır. Nəticə aydındır: üstün güc və inkişaf etmiş şərti kəsmə və qaynaq üzərində davamlılıq.

BIM və CAD proqramı ilə inteqrasiya: Müasir maşınlar dizayn sənədlərini birbaşa idxal edə bilər. Məlumat ala bilərlər İnformasiya modelləşdirmə (BIM) və ya kompüter tərəfli dizayn (CAD) proqramı. Bu, sorunsuz yaradır rəqəmsal-fiziki iş axını. Səhvləri daha da azaldır və vaxta qənaət edir.

Tətbiqi

Bu 38-50 mm yüngül ölçülü polad damazlıq rulon formalaşdıran maşın çox yönlüdür. Geniş çeşiddə xidmət edir tikinti sektorları.

Yaşayış inşası: Bu sistem evlərin, qəsəbələrin və aşağı mərtəbənin inşası üçün ideal bir həlldir Mənzil kompleksləri. Divarlar, mərtəbələr, o cümlədən bütün struktur skeletinin səmərəli istehsalına imkan verir, və dam trusses.

Kommersiya binaları: Bu ofislər, pərakəndə mağazalar, otellər və məktəblər üçün istifadə olunur. Studsdakı açıq veb məkandır Divarlarda və tavanlarda geniş elektrik və santexnika xidmətlərini gizlətmək üçün idealdır.

Sənaye binaları: Anbarlar, fabriklər və logistika mərkəzləri üçün uyğundur. Bu quruluşlar tez-tez istifadə edir Böyüklər və güclü, davamlı çərçivə tələb edir.

Daxili bölmə divarları: Ticarət və ofis interyerləri üçün yüklənməyən bölmə divarlarına ehtiyac var Universal. Sistemlərimiz bu tələbi birbaşa bütün zəruri metalların sürətli, dəqiq istehsalını təmin etməklə qarşılayır Studs və izlər, uyğunlaşma qrafiki əhəmiyyətli dərəcədə asanlaşdırır və əmək xərclərini azaldır.

Yeniləmə və modul inşaat: Tam divarın etibarlı uydurma təmin edən bu dəqiqlikdir Sürətli və sorunsuz final üçün tikinti sahəsinə nəql olunan bir fabrik mühitində panellər Məclis.

İstehsal prosesi iş axını

Əməliyyat asanlaşmış, ardıcıl bir prosesdir.

Addım 1: Material yükləmə. Bir forklift və ya kran, dekoler üzərinə sinklənmiş polad şeridi bir bobin qoyur. Pulsuz Bobin sonu in-yem bələdçisinə qidalanır.

Addım 2: Parametr qəbulu. Onun intuitiv HMI ilə, sistem qaçmaq üçün sadədir. Bu, və unutulant əməliyyatdır. Parametrləri müəyyənləşdirin. Maşın qalan hissəni tutur, dəqiqliyi qüsursuz şəkildə çatdırır.

Addım 3: Roll formalaşdırılması. Maşın başlandı. Polad zolaq rulon təşkil edən stansiyalar vasitəsilə səyahət edir. Hər birində Stansiya, bu, düz bir zolaqdan son C şəkilli profilinə bükülmüşdür.

Addım 4: yumruq və notching. Profil yerləşdirilib. Yumruq bölməsi aktivləşir. Hər çuxuru təqdim edir və dəqiqliklə notch. Əl ilə səhvlər aradan qaldırılır. Komponent uyğunluğu təmin edilir.

Addım 5: Uzunluğu kəsmə. Stud, irəli hərəkət edir. Kəsici sürətinə uyğun gəlir. Təmiz bir kəsmə edilir. Kəsici dərhal sıfırlanır. İstehsal xətti heç vaxt fasilə vermir. Səmərəlilik maksimum dərəcədədir.

Addım 6: Çıxış və yığma. Bitmiş C-Studs xətti çıxır. Çıxış masasına keçirlər. Sonra yığılır və ya toplanmışdır. Son addım paket və göndərmədir.

Adi texniki parametrlər
