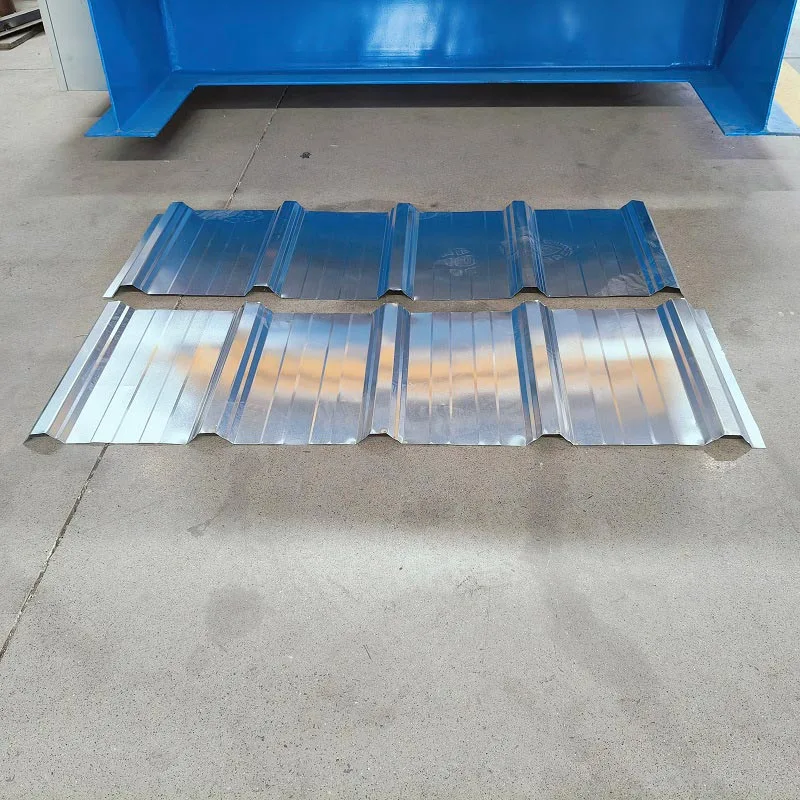

Yüksək sürətli dam paneli rulon formalaşdırıcı maşın

"Yüksək sürətli" termini əsas xüsusiyyətidir. Bu yüksək sürətli dam paneli rulon təşkil edən maşınlar maksimum üçün qurulur İstehsal səmərəliliyi. Onların xətti sürətləri standart rulon formalarından daha yüksəkdir. Sürətlər tez-tez 100 metrdən çoxdur başına dəqiqə. Bu, onları genişmiqyaslı tikinti üçün vacib edir. Metal bina istehsalçıları və panel istehsalçıları həmçinin onlara güvən. Onlara ardıcıl çıxış, üstün keyfiyyət və sürətli dönüş dəfə lazımdır. Bu, sıx qarşılaşmağa kömək edir cədvəl və yüksək tələb.

Bu maşın necə işləyir?

Bu yüksək sürətli dam paneli rulon formalaşdırıcı maşın mürəkkəb bir sistemdir. Mexanik, elektrik və birləşir və Hidravlik / pnevmatik hissələri. Onun işi əsas mərhələlərə bölmək olar.

A. Şükürlü və qidalanma

Proses dekolerdən başlayır. Böyük, ağır metal bir bobin saxlayır. Avtomatik qidalanma mexanizmi düzəldir vərəq. Daha sonra rulon meydana gətirən hissəyə rəvan qidalanır. Qabaqcıl sistemlərdə ikiqat decoiler var. Bu dayanmadan istehsal üçün imkan verir. Yeni bir rulon maşını dayandırmadan köhnə birinə yüklənə bilər və qaynaq edilə bilər.

B. Əvvəlcədən yumruq və notr (isteğe bağlı, lakin ümumi)

Bir çox yüksək sürətli maşınlara servo ilə idarə olunan bir yumruq stansiyası daxildir. Bu, formalaşma prosesindən əvvəl olur. Bu Vahid çuxurları yumruqlaya, louvers yaradır və ya notches edə bilər. Servo ilə idarə olunan texnologiya həddindən artıq dəqiqliyi təmin edir. Bu-saçıq Punch yerlərini panel uzunluğu ilə sinxronlaşdırır. Bu vida çuxurları və ya havalandırma açılışları üçün çox vacibdir.

C. Roll formalaşdırma prosesi - nüvə

Bu maşının ürəyidir. Bir sıra stendlərə malikdir. Hər dayaqda sərtləşdirilmiş polad rulonlar dəsti var. Hər stend formalaşmanın kiçik, artan hissəsini həyata keçirir.

Stansiyalar: Kompleks profil üçün tipik bir maşın 15 ilə 25 stansiyaya sahib ola bilər. İlk bir neçə stansiya yumşaq edir, ilkin əyilmə. Sonrakı stansiyalar formanı tədricən dərinləşdirir və saflaşdırır.

Rollers: Roliklər xüsusi bir panel profili üçün xüsusi hazırlanmışdır. Onlar CNC işlənmişdir. Bunlar hazırlanır D2 və ya CR12MOV kimi sərtləşdirilmiş polad. Bu, yüksək sərtliyi və aşınma müqavimətini təmin edir. Uzun ömrü təmin edir və ardıcıl keyfiyyət.

Şaftlar və mənzillər: vallar və yuvalar sağlam və sərtdir. Yüksək səviyyədə yaranan yüksək qüvvələrə tab gətirməlidirlər sürətləri. Bu, devrilmə qarşısını alır və məhsulun ölçülü dəqiqliyini təmin edir.

D. Kəsmə və nəzarət sistemi

Panel tam formalaşdıqdan sonra kəsmə stansiyasına hərəkət edir.

Uçan kəsmə: Bu, yüksək sürətli işləmə üçün kritik bir xüsusiyyətdir. Kəsmə bölməsi ilə sinxron hərəkət edir irəliləyən panel. Əvvəlcədən qurulmuş uzunluğunda təmiz, burrsuz bir kəsik edir. Maddi axını dayanmır. Bundan sonra Kəsdi, bölmə sürətlə başlanğıc vəziyyətinə qayıdır.

PLC və HMI: Proqramlaşdırılan bir məntiq nəzarətçisi (PLC) bütün prosesi idarə edir. Bir operator a üzərində parametrlər daxil edir İstifadəçi dostu toxunma ekranı (HMI). PLC, decoiler, əvvəlcədən yumruq, rulon meydana gətirən sürücülər və uçan sinxronizasiya edir Kəsmə. Ayrıca diaqnostik məlumat və istehsal məlumatları verir.

E. Çıxış işləmə

Avtomatik yığma sistemi, qablaşdırma üçün səliqəli yığınlara təşkil edərək, hazır panelləri toplayır və Göndərmə. Bütün bunlar əl ilə işləməyi minimuma endirir və səth zərər riskini azaldır.

Tətbiq ssenariləri

Geniş miqyaslı tikinti: Bu yüksək sürətli dam paneli rulon formalaşdıran maşınlar dam və siding panelləri istehsal edir. Bunlar Panellər anbarlarda, fabriklərdə və ticarət mərkəzlərində istifadə olunur.

Prefabrik metal binalar: Şirkətlər, mülkiyyət panel profillərini səmərəli istehsal etmək üçün istifadə edirlər.

Soyuq saxlama panelləri: İzolyasiya edən köpük nüvələrinə bağlanan metal dəriləri meydana gətirirlər.

Daimi Döşəmə Damı (SSR) Sistemləri: Onlar üçün tanınan memarlıq dizaynları üçün yüksək bütövlük panelləri istehsal edirlər Uzunömürlülük və Weathertight Performansı.

Günəş paneli montaj strukturları: geniş miqyaslı günəş üçün uzun, xüsusi formalı relslər və mötərizələr istehsal edirlər təsərrüfatlar.

Əsas parametrlər

Əsas üstünlüklər

İstisna istehsal səmərəliliyi

Bu yüksək sürətli dam paneli rulon formalaşdıran maşınlar çox yüksək sürətlə işləyir. Saatda daha çox panel istehsal edirlər. Bu hər bir bölmə üçün əmək dəyəri azaldır. Ayrıca istehsalçılara böyük sifarişləri tez bir zamanda tamamlamağa imkan verir.

Üstün ardıcıllıq və keyfiyyət

Proses tam avtomatlaşdırılmış və dəqiqdir. İnsan səhvini aradan qaldırır. Hər panelin eyni ölçüləri və forması var. Bu quraşdırma zamanı mükəmməl bir uyğunluğu və yüksək keyfiyyətli bir nəticə təmin edir.

Maddi səmərəlilik və aşağı tullantılar

Roll formalaşdırılması prosesi çox səmərəlidir. Çox az qırıntı yaradır. Tullantılar yalnız bobin uclarından gəlir və yumruq çuxurları. Dəqiq uzunluq nəzarətində də həddindən artıq məhsulun qarşısını alır.

Əməliyyat rahatlığı

Tez dəyişiklik rulon sistemləri sürətli profil düzəlişlərinə imkan verir. Bu bir istehsal xəttini fərqli panel halına gətirməyə imkan verir növləri. PLC müxtəlif məhsullar üçün saysız-hesabsız reseptləri saxlaya bilər.

Azaldılmış əmək asılılığı

Sistem başlanğıcdan sona qədər yüksək avtomatlaşdırılmışdır. Çox vaxt yalnız bir operator bütün xətti işlədə bilər. Bu İşçi qüvvəsinin bölgüsünü optimallaşdırır.

İnkişaf etmiş təhlükəsizlik

Maşınların təhlükəsizlik işçiləri və təcili dayanacaqları var. Avtomatlaşdırılmış proseslər azalır Operator hərəkətli hissələrlə əlaqə saxlayın. Bu, daha təhlükəsiz bir iş mühiti yaradır.

Tənqidi dizayn və istehsal təfərrüatları

Yüksək sürətli dam paneli rulon formalaşdıran maşınının üstünlüyü onun inşaat detallarından gəlir.

Qutu-ötürücü dizayn

Yüksək sürətli maşınlar tez-tez bir mərkəzi motordan istifadə edir. Ağır bir sürət qutusuna qoşulur. Bu sürət qutusu bütün bunları idarə edir formalaşdırıcı stansiyalar. Bu dizayn mükəmməl sinxronizasiya təmin edir. Yüksək sürətlə sürüşmənin və "söhbət" mane olur. Bu profil dəqiqliyi və səthinin sonu üçün vacibdir.

Şaft diametri və sərtliyi

Formalaşdırıcı şaftlar standart maşınlarda daha böyükdür. Onların diametri tez-tez 80 mm və ya daha çoxdur. Bu böyük sərtlik yüksək yük altında əyilmə qarşısını alır. Panel profilinin bütün genişliyi boyunca ardıcıl olmasını təmin edir.

Dəqiq rulonlar

Formalaşdırıcı rulonlar çox çətindir. Onlar həm də bir güzgü finişinə əsaslanır və cilalanmışdır. Bu yüksək keyfiyyətli səth paneldəki cızıqların qarşısını alır. Qüsursuz, bazar hazır bir görünüşü təmin edir.

Sağlam Baza çərçivəsi

Bütün maşın ağır, möhkəmləndirilmiş bir bazada oturur. Bu çərçivə qalın polad plitələrdən hazırlanmışdır. Kütləvi damperləri titrəmə. Bu, yüksək sürətlə sabit, hamar bir əməliyyat üçün vacibdir.

Ətraflı idarəetmə sistemi

İdarəetmə sistemi əsas əməliyyatlardan daha çox şey edir. Avtomatik olaraq arızalar diaqnoz edə bilər. İstehsal məlumatlarını bildirir və izləmə vaxtı. Ayrıca fabrik geniş inteqrasiya üçün şəbəkə bağlantısı təklif edir.

Yağlama sistemi

Bir çox yüksək sürətli maşınlarda avtomatik yağlama var. Bu sistem davamlı olaraq formalaşdırıcı stansiyaları yağlayır. Azalır Baxım iş vaxtı və komponentlərin həyatını uzadır.
