CZ Purlin Maşın

Məhsul təsviri

Yüksək həcmli polad istehsalını nəzərdə tutanda,Parfuüçün əsas markadırCZ Roll Forming MachineSürət və struktur bütövlüyünün qüsursuz qarışığını təklif edən Elektrik Kalıp Dəyişməsi ilə. Müasir tikinti mənzərəsində vaxt son valyutadır. C və Z purlin istehsalı üçün ənənəvi əl düzəlişləri artıq rəqabət qabiliyyətli müəssisələr üçün uyğun deyil. Budur bizim qabaqcılCZ Roll Forming MachineElektrikli Kalıp Dəyişməsi ilə işə başlayır, quraşdırma vaxtını bir neçə saniyəyə avtomatik avtomatlaşdırılmış dəqiqliyə çevirir.

Məhsulun spesifikasiyası:

Tətbiq olunan materiallar: Q235 İsti haddelenmiş zolaqlı polad və ya isti haddelenmiş sinklənmiş zolaqlı polad (1,5-3,0 mm)

Performans Parametrləri

Rolik materialı:

1.Əsas Roliklər: GCr15 Polad daşıyıcı

Köməkçi yan çarxlar: Cr12 Polad

Emal texnologiyası:Döymə Temperlənməsi + Kobud Torna + Söndürmə Müalicəsi (HRC58-60) + CNC Finiş Tornalama, ardınca cilalama və sərt xrom örtük

2.Əsas mil:

Material:Motor Sürücü Şaftı: 40Cr Polad; Digər diyircəkli vallar: 45# polad

Emal texnologiyası:Söndürmə və istiləşmə müalicəsi (HB210-230) + Kobud tornalama + Silindrik daşlama + Səthi cilalama və sərt xrom örtük

Əsas maşın formalaşdırılması

Qidalanma: Bələdçi Şaft + Bələdçi Təkər

Düzləşdirmə:3 yuxarı rulon + 4 aşağı rulon + iki mərhələli qidalanma

Material:45 # Polad

Emal texnologiyası:Kobud tornalama + Yüksək Tezlikli İstilik müalicəsi (HRC50-55) + Silindrik Finiş Taşlama + Səthi Cilalama və Sərt Xrom Kaplama

Əsas formalaşdırma:18 formalaşma məntəqəsi

13 dəst CZ dəyişdirilə bilən modullarla təchiz edilmişdir. Kommutasiya 180 dərəcə fırlanmaqla tamamlana bilər və spesifikasiya ölçüsü elektrik düymələri vasitəsilə tənzimlənə bilər.

Qabırğanın sıxılması:Sıralı düz qabırğa

Düzləşdirmə:10 diyircəkli CZ-ə xas iki oxlu düzəldici + 4 silindrli iki oxlu düzəldici, cəmi iki düzəldici qurğu

Qidalanma:Transmissiya ilə təchiz olunub, yuxarı və aşağı şaft dişliləri ilə idarə olunur

Zərbə:Formalaşdırdıqdan sonra tək və iki dəlikli zımbalama

Dairəvi deşiklərlə (Φ14mm, Φ16mm) və oval deşiklərlə (28×16mm, 28×14mm) isteğe bağlı

Qırxma:Formalaşdıqdan sonra pilləsiz kəsmə sistemi, kəsmə üçün alət dəyişikliyinə ehtiyac yoxdur, qəlibin əllə dəyişdirilməsi

Kəsmə materialı:Cr12 Polad

Nəzarət Sistemi

Əsas Nəzarət Kabineti:1 ədəd (Aviation Plug)
Kalıbın dəyişdirilməsi üsulu:Elektrik qəlib dəyişdirmə (üç qəlib dəyişdirmə mühərriki: 0.75KW × 3)
Kalıp Dəyişikliyi Paylama Qutusu:1 ədəd (çərçivənin ortasında quraşdırılıb)
Xarici Nəzarətçi:1 ədəd (istehsal və istismara vermə zamanı irəli və geri hərəkətin inç nəzarətini asanlaşdırır)

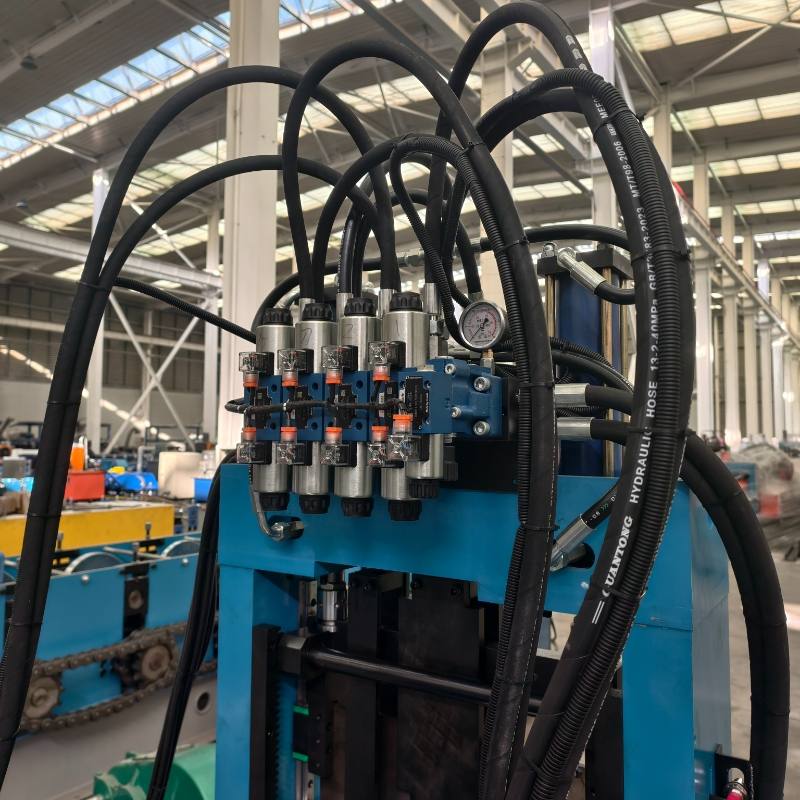

Hidravlik sistem

Hidravlik Motor:Xarici Beşulduzlu Porşen birləşdirici çubuq növü (Ningbo Hanzhu)
Hidravlik Stansiya:
Hidravlika Stansiyasının Gücü:22KVt
Yağ çəninin tutumu:500L IV. Açıcı Yük Tutumu: 5T
Sıxma üsulu:Əl ilə əyilmiş, dörd keçidli mərkəzdən xaricə sıxma
Əyləc:Milin ikiqat sıxılması

Material Dəstək Cədvəli

• Materialın dəstəkləyici uzunluğu:3m, 2 ədəd
• Dəstəkləmə üsulu:Çərçivə kanal poladdan və bucaqlı poladdan qaynaqlanmış, səthdə çarxlar quraşdırılmışdır

Niyə Parfu Elektrikli Kalıp Dəyişdirmə Sistemini Seçməlisiniz?

Parfu sisteminin əsas üstünlüyü onun ağıllı inteqrasiyasındadır. Roliklərin əl ilə sökülməsini tələb edən ənənəvi maşınlardan fərqli olaraq, Elektrik Kalıbı Dəyişdirən CZ Roll Forma Maşınımız formalaşdırma alətlərini fırlatmaq və tənzimləmək üçün PLC ilə idarə olunan motor sistemindən istifadə edir.

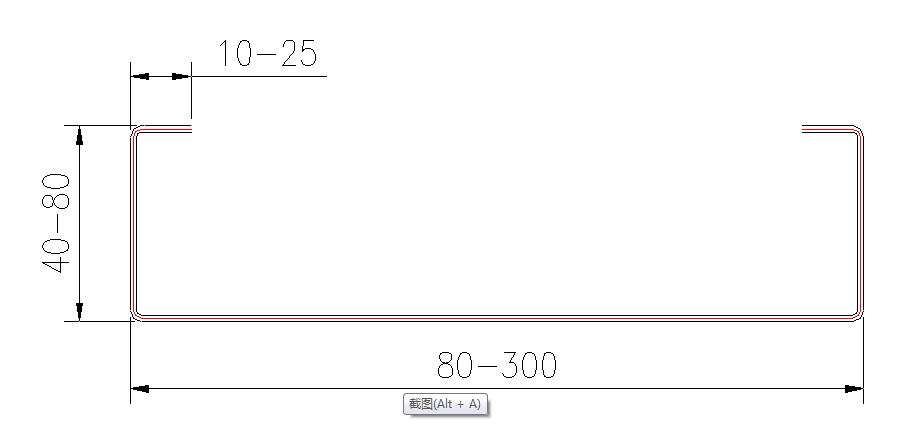

Sürətli keçid: C və Z profilləri və ya müxtəlif ölçülü (100 mm-dən 300 mm-ə qədər) bir açarı qaldırmadan keçid.
Bənzərsiz Dəqiqlik: Elektrik ötürücü hər bir tənzimləmənin millimetrə qədər kalibrlənməsini təmin edir və material israfını azaldır.
Operator Təhlükəsizliyi: Kalıbın dəyişdirilməsini avtomatlaşdırmaqla siz ağır əllə qaldırma ilə bağlı iş yerində xəsarət alma riskini minimuma endirirsiniz.

Industry Insight: BizimCZ Purlin Roll Forming Machines yüksək gərginliyə davamlı sinklənmiş poladla işləmək üçün hazırlanmışdır və hər dəfə məhsulunuzun beynəlxalq tikinti standartlarına cavab verməsini təmin edir.
