C purlin rulon formalaşdırıcı maşın

C purlin rulon formalaşdıran maşın bir rulon meydana gətirən prosesi ilə işləyir. Bir polad zolaq çoxsaylı rulonlar dəsti ilə əyilmişdir. Şerit yavaş-yavaş "c" formasına çevrilir. Nəhayət, tələb olunan uzunluğa kəsilir.

Bu maşın metal çərçivə inşasının onurğasıdır. Sürətli, səmərəli imkan verir İstehsal. Bu ardıcıl, yüksək keyfiyyətli struktur elementlər yaradır. Maşın bir çox sənaye üçün vacibdir. Onun Yüksək avtomatlaşdırma və səmərəlilik onu əsas vasitə halına gətirir. Polad çərçivə istehsalçıları, metal bina məhsulları və material Təchizatçılar hamısı ona güvənirlər.

Ətraflı təsvir

Thec Purlin Roll Formating Maşın hamar, avtomatlaşdırılmış bir dövr edir. Onun iş axını bir neçə əsas mərhələni əhatə edir.

A. rulon formalaşdırma prosesi:

Kopulyar və düzəldilməsi: Decoiler üzərinə bir polad rulon yüklənir. Şerit formalaşmadan əvvəl düz olmalıdır. Bir Düzəltmə maşını onu düzür. Bu addım purlinin dəqiqliyini təmin edir.

Əvvəlcədən yumruq (isteğe bağlı, lakin ümumi): düz zolaq tez-tez əvvəlcə yumruq vahidindən keçir. Bu bölmə yaradır Düz çuxurlar, yuvalar və ya notlar. Bu xüsusiyyətlər yerdəki montaj daha sürətli və asanlaşdırır. Üçün yolları təmin edirlər Borular, hörməyənlər və boltlar.

Roll Formation bölməsi - Maşının ürəyi: düz polad zolaq bu stansiyaya daxil olur. Tədbirlidir son C-profilinə çevrilmişdir. Üst və alt rulonların bir çox dəsti bu prosesi istiqamətləndirir. Hər dəst poladdan bir əyilir biraz daha.

İlk bir neçə stend iki flanş üçün ilkin əyilmələri yaradır.

Daha sonra stendlər interneti tədricən dərinləşdirir və flanş bucaqlarını yekunlaşdırır.

Uzunluğu kəsmə: Tamamilə qurulmuş C-bölmə kəsmə mexanizminə keçir. Bir hidravlik və ya servo ilə idarə olunan "uçan" Kəsmə sistemi standartdır. Purlin ilə hərəkət edir, təmiz bir kəsik edir və sonra başlanğıc vəziyyətinə qayıdır. Bu dayanmadan davamlı istehsal üçün imkan verir.

Çıxış və yığma: Bitmiş purlins avtomatik olaraq çatdırılır və yığılır. Bu hamar, davamlıdır İstehsal.

B. Core komponentləri:

Decoiler: Polad bobin saxlayır.

Düzəltmə Maşın: Polad zolağı düzləşdirir.

Punching bölməsi: düz zolaqda dəliklər və ya çuxurlar yaradır.

Roll Formation Stansiyaları: Poladdan tədricən formalaşdıran rulonların birdən çox stendləri.

Servo Kəsmə Sistemi: Təmiz, sağ bucağı dəqiq servo mühərrikləri ilə kəsir.

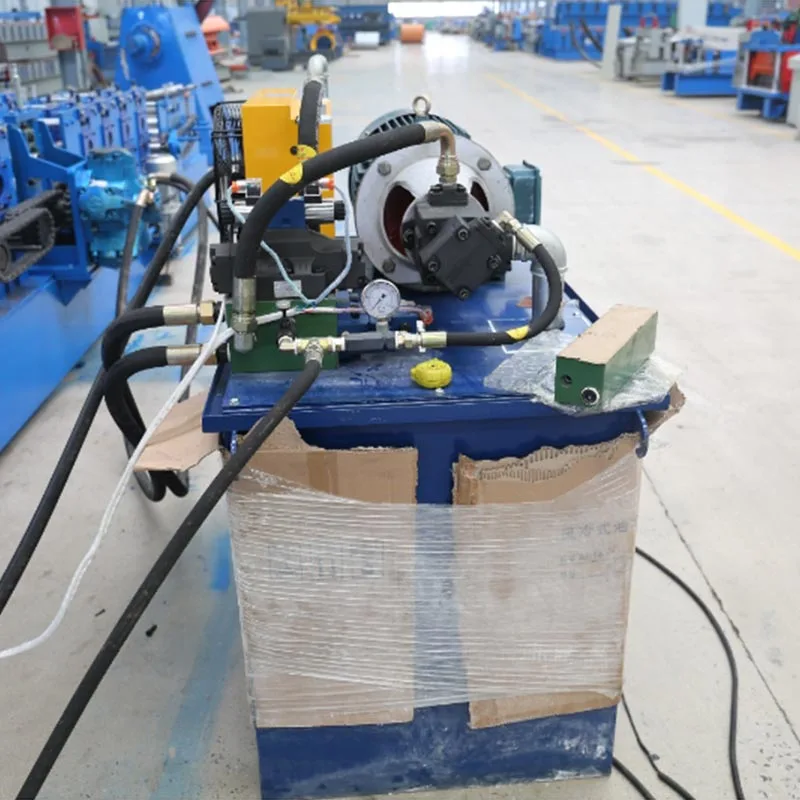

Hidravlik Power Pack: Bu bölmə, tələb olunan ardıcıl, etibarlı güc yaradan maşının ürəyi kimi fəaliyyət göstərir həm yumruq, həm də kəsmə əməliyyatları.

PLC İdarəetmə Sistemi: Bu Mərkəzi İdarəetmə Vahididir. Bu, yüksək dəqiqliklə bütün funksiyaları idarə edir. Əməliyyat istifadəçi dostu toxunma ekranı vasitəsilə sadə.

Çıxış konveyer / Stacker: Avtomatik olaraq purlinləri uzaqlaşdırır və səliqəli şəkildə yığınlara, düzəldilir istehsal xəttinin sonu.

Tətbiq ssenariləri

C purlin rulon formalaşdıran maşınlar, struktur olduğu hər hansı bir tətbiqə xidmət edən müasir inşaatın təməl daşıdır gücü paramount.

Əvvəlcədən hazırlanmış metal binalar (pembs): bu əsas istifadə. Maşın üçün purlin və girts istehsal edir Anbarlar, fabriklər, təyyarə anbarı və böyük ticarət binaları.

Ticarət tikintisi: Bu purlins struktur dəstəyi təmin edir. Damların və divarlarındakı əsas komponentlərdir Ticarət mərkəzlərindən və logistika mərkəzlərindən böyük idman komplekslərinə qədər müxtəlif quruluşlar.

Yaşayış polad çərçivəsi: Evlərdə və mənzillərdə yaşayış işıqları üçün polad çərçivə (LGSF) Davamlı, taxta üçün termit-sübut alternativ.

Günəş enerjisi montaj sistemləri: Yerə quraşdırılmış və dam örtükləri üçün dəstək strukturları istehsal edir.

İstixana quruluşları: Böyük kənd təsərrüfatı istixanaları üçün düz və ya əyri dəstək üzvləri istehsal edir.

Konteyner və modul binalar: prefabrik və portativ tikinti bölmələri üçün əsas çərçivə yaradır.

Saxlama raf sistemləri: maşın saxlama rack komponentləri istehsal etmək üçün kifayət qədər çevikdir. Buna nail olunur sadəcə parametrlərini yenidən qurur.

Əsas üstünlüklər

Fövqəladə ardıcıllıq və dəqiqlik: rulon əmələ gətirmə prosesi hər purlin eyni çarpaz hissəyə malikdir, mükəmməl vahidliyə zəmanət verir. Bu, struktur bütövlüyünü təmin edir və montajı asanlaşdırır.

Əhəmiyyətli xərclərin azaldılması: Maşın daha qənaətli olan xam coil poladdan istifadə edir. Tam avtomatlaşdırma əmək xərclərini və maddi tullantıları kəskin şəkildə azaldır. Purlin başına xərc aşağıdır.

Çeviklik və özelleştirme: Maşın tez fərqli C-purlin ölçüləri istehsal etmək üçün tez tənzimlənə bilər. Sadəcə Rolikləri dəyişdirin və PLC proqramını yeniləməsi, yeni bir istehsalın başlamasına hazırdır. Punch nümunələri tamdır hər hansı bir layihə üçün özelleştirilebilir.

Maddi güc qorunması: soyuq meydana gələn proses, əyilmədəki poladdan sərtləşir. Bu finala səbəb olur məhsul daha güclü və daha sərt. Poladın kimyası dəyişməz olaraq qalır.

Minimum tullantılar: rulon formalaşdırılması prosesi çox maddi-səmərəlidir. Metodlar ilə müqayisədə daha az qırıntı yaradır mətbuat əyləc kimi.

İnteqrasiya edilmiş əməliyyat: Sistem bütün addımları bir sorunsuz xəttə birləşdirir. Bu sıçrayış vaxtı və Birdən çox ayrı maşın ehtiyacı aradan qaldırır.

Texniki parametrlər

DİQQƏT: Bir çox maşın tənzimlənən, dəyişdirilə bilən C-purlin ölçüləri istehsal edə bilən tənzimlənə bilər rulonlar və parametrlər.

Əsas üstünlüklər

A C purlin rulon formalaşdıran maşın bir çox güclü fayda təqdim edir. Əvvəlcədən hazırlanmış purlins almaqdan və ya daha asan bir seçimdir digər üsullardan istifadə etməklə.

Yüksək effektivlik: Maşın dayanmadan, 24/7 işləyə bilər. Hər dəqiqə on metr bitmiş purlin istehsal edir. Bu, istehsal qabiliyyətinizi çox artırır.

Əla ardıcıllıq: İstehsal olunan hər püresi eynidır. Bu vahidlik struktur gücü üçün çox vacibdir. Bu-saçıq Saytda montajı daha sürətli və asanlaşdırır.

Aşağı xərclər: maşın pula qənaət edir. Qovurulmuş poladdan istifadə edir və tam avtomatlaşdırılmışdır. Bu həm əmək xərclərini azaldır və maddi tullantılar. Vahid başına xərc aşağı düşür.

Böyük rahatlıq: Tez purlin ölçüsünü dəyişdirə bilərsiniz. Sadəcə silinir və PLC parametrlərini yeniləyin. Bu Minimum gecikmə ilə fərqli C-Purlin ölçülərini işlətməyə imkan verir.

Güclü məhsul: Roll formalaşdırılması prosesi əslində bondlarda poladdan güclənir. Nəticə bir sərtdir, sərt purlin. Poladın kimyəvi xüsusiyyətləri dəyişməz qalır.

Az tullantılar: Bu üsul materiallarla çox təsirlidir. Press əyləcindən daha az tullantı yaradır; mətbuat Metod daha böyük blanklar tələb edir, nəticədə daha çox kəsişir.

İnteqrasiya edilmiş proses: Bütün istehsal xətti bir hamar bir əməliyyata birləşdirilmişdir. Bu iş vaxtını azaldır və bir neçə ayrı maşın ehtiyacı aradan qaldırır.

Əhəmiyyətli detallar və xüsusiyyətlər

Müasir C purlin rulon formalaşdırmasının əsl dəyəri onun detallarındadir. Əsas xüsusiyyətlər onun performansını müəyyənləşdirir, İstifadənin rahatlığı və təhlükəsizliyi.

Keyfiyyətli rulonlar: rulonlar ən kritik hissələrdir. Onlar yüksək dərəcəli poladdan hazırlanmışdır. Onlar Səthin sərtləşməsi və nüvənin sərt qalması üçün istiliklə müalicə olunur. Bu uzun bir xidmət həyatında və Əla aşınma müqaviməti.

Güclü vallar və evlər: istiliklə müalicə olunan, yüksək səviyyədə olan lehimli poladdan hazırlanmış, şaftlar möhkəm dəstəklənir, ikitərəfli evlər. Bu quraşdırma, məhsul üçün çox vacib olan yüksək sürətli işləmə zamanı əyilmənin qarşısını alır Dəqiqlik.

Qabaqcıl nəzarət: Bir toxunma ekranı olan bir mərkəzi PLC operatorlara bütün parametrləri idarə etməyə imkan verir. Təyin edə bilərlər İstehsal məlumatları, iş reseptlərini qeyd edin və real vaxt rejimində maşın vəziyyətini və diaqnostikaya nəzarət edin.

Servo ilə idarə olunan texnologiya: Servo sistemləri müasir maşınlarda yaygındır. Onlar dəqiq və sakit bir alternativdir Hidravlik sistemləri. Servozlar daha dəqiq, enerjiyə qənaət edir və üstün nəzarət təklif edirlər.

Avtomatik yağlama: İnteqrasiya edilmiş mərkəzi yağlama sistemi çox yaygındır. Avtomatik yağlamaqla işləyir vaxtlı fasilələrlə rulon və rulmanlar. Bu, əl ilə təmir, aşınmasını azaldır və həddindən artıq istiləşmənin qarşısını alır.

Təhlükəsizlik Əvvəlcə: Operator Təhlükəsizliyi əsas diqqətdir. Maşın bir çox təcili yardım düymələri, bir çox təcili yardım düymələri, və elektrik həddindən artıq yükləmə qorunması.

Tez Dəyişiklik: Tez purlin ölçüləri arasında keçid edə bilərsiniz. Operatorlar sadələşdirilmiş düzəlişlər edə bilərlər. Bu Düşmə vaxtını minimuma endirir və ümumi səmərəliliyi artırır.

C purlin rulon formalaşdıran maşın sənaye mühəndisliyinin ustasıdır. Sadə bir polad rulona çevrilir həyati bir quruluş komponentinə. Bu əlamətdar sürətlə, dəqiqlik və iqtisadiyyatı ilə edir. Müasirimizdəki rolu Dünyanın günəş təsərrüfatlarını dəstəkləmək üçün sənaye komplekslərinin qurulmasından böyükdür. Hər hansı bir metal tikinti işi üçün bu maşın strateji bir investisiya. Məhsuldarlıq, keyfiyyət və rəqabət üstünlüyü idarə edir.
