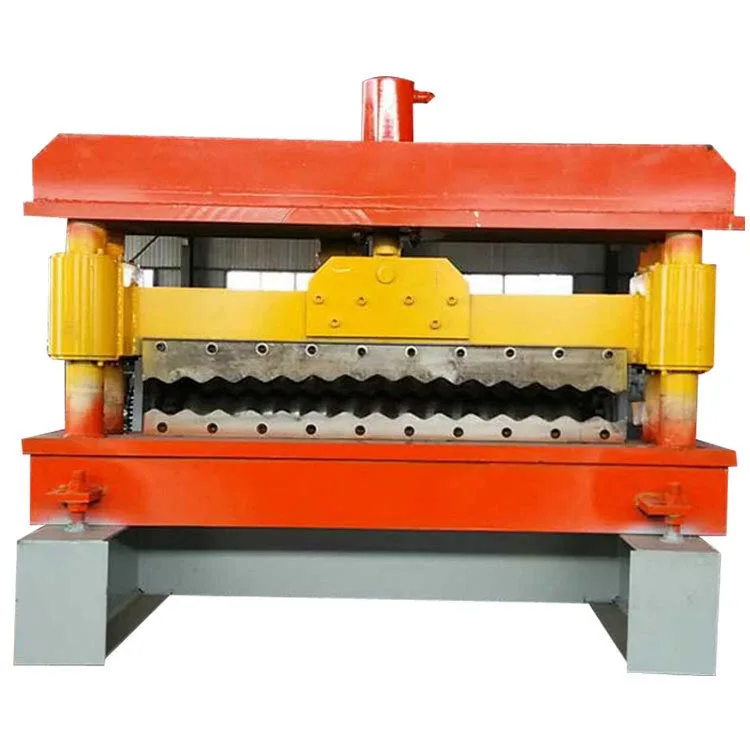

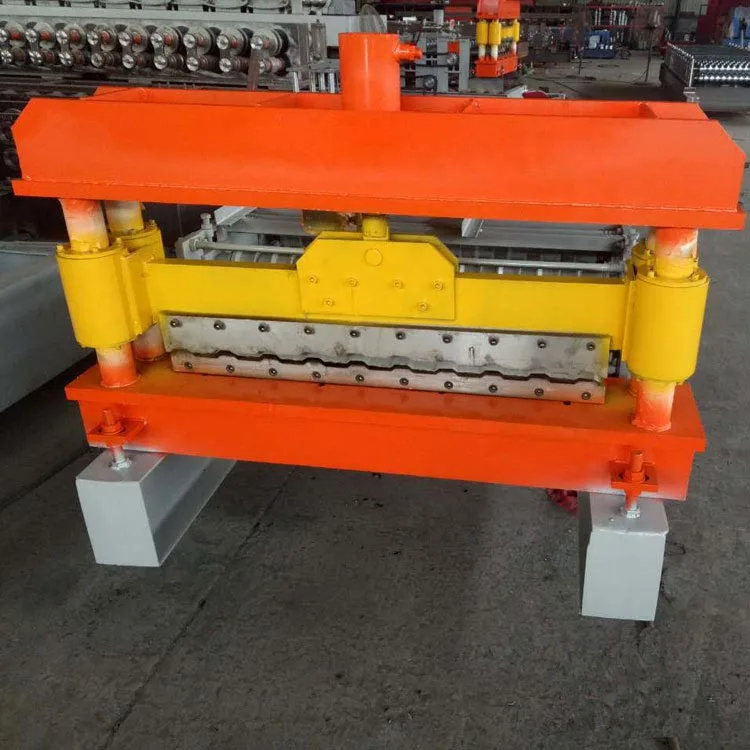

850 büzməli rəngli polad rulon meydana gətirən maşın

Məhsul təqdimatı

850 büzməli rəngli polad rulon formalaşdıran maşın, əvvəlcədən rənglənmiş sinklənmiş kimi, düz metal rulonları dəyişdirir Polad, alüminium və ya paslanmayan poladdan, 850 büzməli vərəq in klassik dalğalı profilinə girir. Bu birində edilir Davamlı, avtomatlaşdırılmış proses.

Adı "850" adlı "850" son hesabatda təxminən 850 mm-lik effektiv örtük var. Bu bir Populyar və çox yönlü profil dam örtüyü və örtük üçün geniş istifadə olunur.

Bu maşın birincisidən daha çoxdur; Tam bir sistemdir. Bu Sistem birdən çox funksiyanı birləşdirir. Kollektiv, dəqiq səviyyədə və rulon formalaşdırmasını həyata keçirir. Ayrıca tutur Kəsmə və avtomatik yığma. Bir Mərkəzi PLC bütün prosesi idarə edir. Sistem istehsalçılar üçün hazırlanmışdır və material tədarükçüləri. Yüksək çıxış ehtiyacı ilə qarşılaşır. Bu ardıcıl keyfiyyət təmin edir. Əməliyyatı minimuma endirir iş vaxtı.

Ətraflı təsvir

Bu 850 büzməli rəngli polad rulon formalaşdıran maşın ağıllı idarəetmə ilə möhkəm mexanikanı birləşdirir. Onun Əməliyyat fərqli mərhələlərdən keçdi. Hər mərhələ dəqiq qurulmuşdur.

A. Əsas proses: rulon formalaşdırılması

Maşının nüvəsi rulon meydana gətirən stansiyasıdır. Bu stansiyada bir sıra cüt rulonlarda bir sıra var. Hər rulondur güclü bir şaft tərəfindən dəstəklənir. Hər bir rulon sürətlə zolağı büzməli formaya əyləndirir. Bu Soyuq formalaşdırma üsulu metalın uzanması və ya incə olmasına mane olur. Adətən 12-18 və ya daha çox mərhələ bir profil təmin edir həm ölçmək, həm də ardıcıl.

B. İnteqrasiya edilmiş sistem komponentləri

Decoiler: İstehsal prosesi burada başlayır. Ağır bir decoiler xammalın böyük rulonunu tutur. A var Motorlu Mandrel və populyasiyanı idarə etmək və gərginliyi qorumaq üçün əyləc.

Giriş Bələdçisi və çimdik rulonları giriş nöqtəsini təşkil edir. Onların rolu metal zolağı səviyyəyə istiqamətləndirməkdir və ilkin sürücülük gücünü təmin edin.

Düzəltmə Maşın: Metal meydana gəlməzdən əvvəl mükəmməl bir şəkildə düzəldilmişdir. Düzəltmə maşın çox rulondan istifadə edir bükülmüş səhmləri düzəldin. Bu, düz bir təbəqənin son məhsul üçün kritik olan keçmişə girməsini təmin edir keyfiyyəti.

Mainframe formalaşdıran rulon: Bu güclü, ağır çərçivənin bir əsas işi var: bütün formalaşdıran rulon stansiyalarını sərt şəkildə dəstəkləmək. Yüksək qüvvələrə tab gətirmək üçün qurulmuşdur. Bu möhkəm tikinti bütün komponentlərin mükəmməl uyğunlaşmada qalmasını təmin edir.

Kəsmə sistemi: İki əsas növ var:

Uçan kəsmə sistemi: Bu sistem yüksək sürətli iş üçün standartdır. Kəsici vərəqin sürətinə uyğundur və a edir dəqiq kəsik. Sonra başlanğıc nöqtəsinə qayıdır. Bu sinxron hərəkət davamlı xətt əməliyyatına imkan verir.

Hidravlik stansiyası və gücü: onun rolu hidravlik gücünü təmin etməkdir. Bu kəsici və bütün digər hidravlik səlahiyyət verir maşın boyunca komponentlər.

PLC Nəzarət kabineti və toxunma ekranı: Bu maşının beynidir. PLC hamısını avtomatlaşdırır və əlaqələndirir komponentlər. Toxunma ekranı operatorların parametrləri (vərəq uzunluğu və sürəti kimi) təyin etməyə, maşını izləyin və Problemləri həll edin. Tez-tez istehsal məlumatlarını izləyir.

Çıxış konveyer və avtomatik stacker: Avtomatik Stacker bitmiş vərəqləri səliqəli, sayılmış yığınlara çevirir. Bu sorunsuz avtomatlaşdırma dərhal dalğalanma və göndərmə üçün imkan verir. Proses əl əməyini əhəmiyyətli dərəcədə azaldır məhsulu qorumaq olar.

Tətbiq ssenariləri

Bu maşın tərəfindən edilən 850 büzməli rəngli polad rulon formalaşdıran maşın fundamental bir tikinti materialıdır. Onlar güclü, davamlı və səmərəli, onları bir çox sahədə faydalı hala gətirir:

Sənaye və Ticarət binaları: Bu məhsul ümumiyyətlə sənaye və ticarət binalarında istifadə olunur. Bunlar Vərəqlər dam və divarlar üçün ideal bir materialdır. Onlar fabriklərdə, anbarlar, seminarlarda və böyük istifadə olunur Mağazalar. Çarşaflar güclüdür və uzun məsafələri əhatə edə bilər.

Kənd təsərrüfatı binaları: Barns, silos və digər təsərrüfat strukturları, təbliğ edən bir profil ilə uyğun gəlir səmərəli yağış su axını.

Yaşayış damı: Bu təbəqələr çox vaxt evlər, tökmə və müasir memarlıq dizaynları üçün istifadə olunur. A təmin edirlər həm davamlı, həm də cəlbedici olan dam.

Müvəqqəti quruluşlar: Tikinti sayt ofisləri, müvəqqəti sığınacaqlar və qılıncoynatma üçün idealdır - tez sayəsində Quraşdırma və davamlılıq.

Təminat layihələri: Ümumiyyətlə mövcud köhnə birində yeni, uzun müddət davam edən bir dam qoymaq üçün istifadə olunur.

Xüsusi istifadə: bu təbəqələr ixtisaslaşdırılmış sənaye sahələri üçün göstərilə bilər. Alüminium və ya kimi materiallar ilə Paslanmayan polad və uyğun örtüklər, kimyəvi və qida emalı zavodlarının ehtiyaclarını ödəyirlər.

Əsas parametrlər

Xüsusiyyətlər istehsalçı tərəfindən dəyişə bilər, lakin tipik yüksək performanslı bir maşın dəyişə bilər aşağıdakı parametrlər olardı:

Bu məhsulun üstünlükləri nələrdir?

Maşın ilə rəqabət kənarına sahib olun. Budur bu investisiya sizə necə verir Bir üstünlük:

Yüksək effektivlik və avtomatlaşdırma: Proses, çeki yığmaq üçün kecroilingdən tam avtomatlaşdırılmışdır. Tək bir operator edə bilər Bütün xətti idarə edin. Bu, çox aşağı əmək xərcləri ilə kütləvi nəticə ilə nəticələnir.

Üstün məhsul keyfiyyəti və ardıcıllığı: Birincisi, metal çox mərhələdə formalaşmışdır. Sonra dəqiq rulonlarda işi bitirmək. Nəticə: mükəmməl forma və tam eynidir. Vərəqələr pulsuzdur təhriflər və səth ziyanları. Bu ardıcıl keyfiyyət son məhsulun bazar dəyərini artırır.

Görkəmli rahatlıq: Tez dəyişiklik alətləri, bir maşınla məhsul xəttinizi şaxələndirmək imkanı verir. Hər hansı bir bazar ilə tanış olun Dərhal, hesabat uzunluğunu və əmrdə çıxışı tənzimləyən bir PLC ilə dərhal tələb edin.

Əhəmiyyətli maddi qənaət: proses çox səmərəlidir. Dəqiq mühəndislik vasitəsi ilə maşın aradan qaldırır əl metodlarından tullantılar, hər xammalın tam şəkildə istifadə olunması üçün.

Davamlılıq və aşağı texniki xidmət: Premium komponentləri və sərtləşdirilmiş, xrom örtüklü rulonlardan istifadə edirik. Bu möhkəm İnşaat çox az təmirli xidmətlərə dözmək üçün qurulur.

İnkişaf etmiş əməliyyat təhlükəsizliyi: İnteqrasiya edilmiş təhlükəsizlik işçiləri və təcili yardım işləri operatorları qoruyur, avtomatlaşdırma hədləri hərəkətli hissələrlə təmasları. Birlikdə, bu xüsusiyyətlər daha təhlükəsiz bir iş yeri qurur.

İnvestisiya (ROI) əla qayıtması (ROI): Yüksək çıxış, aşağı əmək xərcləri, minimal tullantılar və ardıcıl keyfiyyət alırsınız. Bu, sərmayənizdə sürətli bir qayıdış verir. Həm də güclü, davamlı gəlirlilik üçün bir təməl yaradır.

Tənqidi detallar və dizayn xüsusiyyətləri

850 büzməli rəngli polad rulon meydana gətirən maşında, əsas təfərrüatlar birbaşa performans, davamlılığı və Məhsul keyfiyyəti.

Roll Dizayn və İstehsalat: Formatlaşdırma rulonları dəqiq bir səyahətə keçdi. Yüksək dərəcəli ərinti polad kimi başlayaraq, Onlar cnc-işlənmiş, həddindən artıq sərtlik, sonra dəqiqlik və xrom örtüklər üçün istiliklə işlənmişdir. Bu təmin edir Üstün aşınma müqaviməti, uzun bir əməliyyat həyatı və vərəqdə mükəmməl, cızıqsız bir nəticə.

Mili və daşıyan montaj: yüksək güclü, bərk polad şaftlardan istifadə olunur. Yüksək dəqiqliklə qoşulurlar, Ağır şüurlu roller rulonları. Bu dizayn yük altında boşluğu aradan qaldırır. Mükəmməl roll hizalanmasını təmin edir və davamlı əməliyyatlara tab gətirir.

Sağlam MainFrame İnşaat: MainFrame qalın polad plitələrdən tikilmiş və tam bir şəkildə qaynaqlanır, sərt sabitlik, sarsılmaz sabitliyə zəmanət verir. Bu sabitlik dəqiqliyi qorumaq üçün çox vacibdir formalaşdırma prosesi.

Qabaqcıl idarəetmə sistemi: Core bir ağıllı bir PLC və HMI-dir. Bu sistem fəal monitorinqə imkan verir Sürət və çıxış, diaqnostik vasitəsi isə problemlərə rəhbərlik edir, iş vaxtını minimuma endirir.

Həssas uçan kəsilmiş sistem: Servo tərəfindən idarə olunan və ya hidravlik kəsmə sistemi, vərəq hərəkəti ilə mükəmməl şəkildə sinxronizasiya edir. Hər dəfə bir kvadrat üçün rəhbər, xətti hərəkətdən istifadə edir. Bu minimal burrlarda nəticələnir.

Köməkçi sistemlər: tənzimlənən dekoler təlimatları, gərginlik nəzarəti və cızılmayan rulonlar kimi detallardır Yaxşı dizayn edilmiş bir maşını təyin edin.

Baxım rahatlığı: Baxım düzdür. Yağ nöqtələri asanlıqla əldə edilə bilər, komponentlər dəyişdirilir Modularly və aydın sənədlər, yolun hər addımını sizə istiqamətləndirir.
