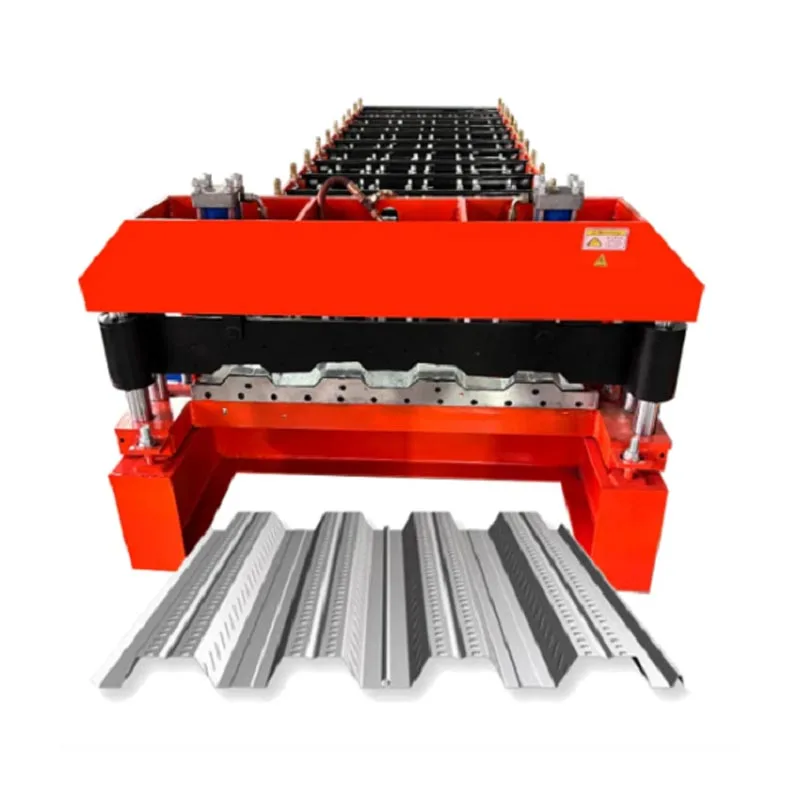

688 Deck Döşəmə Mərtəbə Roll Formating Maşın

Güclü, büzməli panellər yaratmaq üçün xam vərəq metalını emal edir. Bu panellər təməl dəstəyini təmin edir döşəmələrdə və damlarda beton. Müxtəlif sektorlarda, kommersiya və sənayedən geniş istifadə olunur kompleksləri Yaşayış evləri.

688 göyərtə mərtəbə düzənliyi, həssaslıq, davamlılıq və yüksək nəticə üçün qurulmuşdur. Kritik bir avtomatlaşdırır inşaatda addım. Bu, əmək xərclərini və layihə vaxtını çox azaldır. Həm də son məhsulun həmişə olmasını təmin edir Yüksək keyfiyyət. Maşın güclü idarəetmə ilə güclü mexaniki mühəndisliyi birləşdirir. Üçün həyati bir vasitədir metal Deck istehsalçıları, tikinti materialları təchizatçıları və böyük podratçılar.

Dəzgah

688 göyərtə mərtəbə roll meydana gətirən maşın tam bir istehsal xəttidir. Kollektiv, rulon formalaşması, kəsmə, və bir avtomatlaşdırılmış bir prosesə yığmaq.

1. Əsas formalaşdırma prosesi:

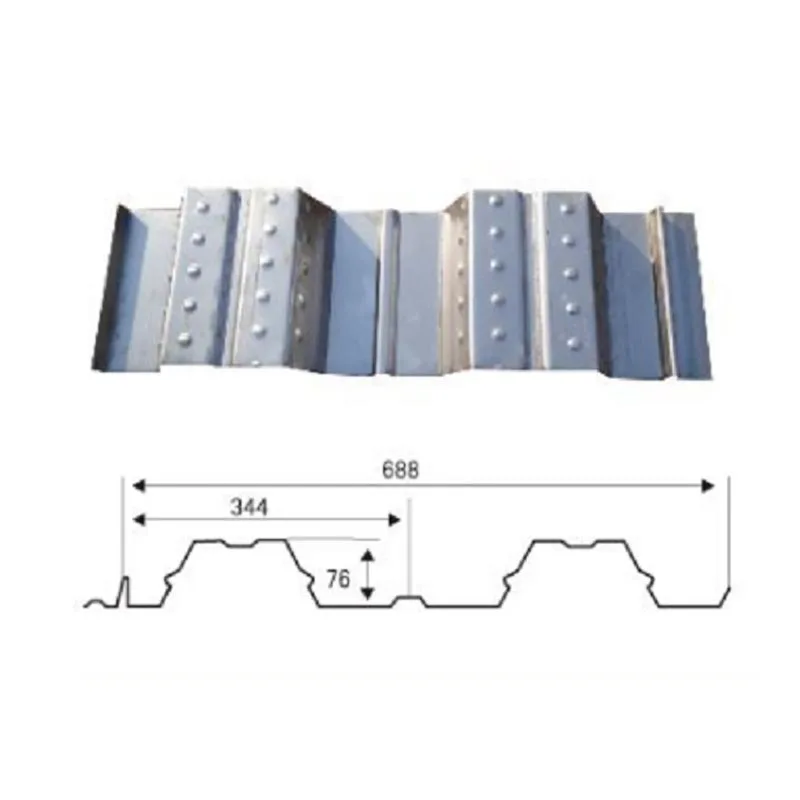

Əsas hissəsi rulon təşkil edən sistemdir. Bir sıra cütləşdirilmiş rulon stansiyaları var. Adətən 18-22 arasında var dəstlər. Onlar möhkəm bir polad çərçivəyə quraşdırılmışdır. Hər stansiya düz polad zolağı addım-addım əyilir. Əyilmə Diqqətlə planlaşdırılan bir ardıcıllığı izləyin. Proses kənarlardan başlayır və mərkəzə hərəkət edir. Yavaş-yavaş rulonlar Final 688 profilinə metal meydana gətirin. Bu profildə 68 mm-dir olan trapezoidal qabırğalar var. Metal meydana gətirir tədricən çox vacibdir. Bu materialdakı stressi azaldır. Bu, cızıqlamağın, çarpma və ya təhrifin qarşısını alır. Nəticə dəqiq ölçüləri və əla gücü olan bir paneldir.

2. Əsas komponentlər və iş axını:

Proses dekolerdə başlayır. Bir usta polad rulonu ona yükləyirsən. Bu rulonlar böyükdür. Çəkə bilərlər Bir neçə ton.an avtomatik qidalanma maşını bu rulonları yükləmək üçün bir seçim olaraq mövcuddur.

Polad zolaq dekolyatordan giriş bələdçisinə səyahət edir. Birincisi, bələdçi zolağı uyğunlaşdırır. Sonra, bəsləyir düz formal bölməsinə daxil olun .Bu dəqiq uyğunlaşdırma ardıcıl bir final hazırlamaq üçün vacibdir Profil.

İnfeed Platforması və Pre-Punching Vahidi (İsteğe bağlı): Material əvvəlcə düzəldici cihazdan keçir. Bu çıxarır hər hansı bir əyrilik bükülməkdən. Beton ilə daha güclü bir bağı ehtiyacı olan layihələr üçün, əvvəlcədən yumruq bir vahid ola bilər Əlavə edildi. Bu vahid markalar deşikləri və ya böhtanları meydana gəlməmişdən əvvəl düz metalya bölünür.

Roll Formation Stansiyası: Bu maşının ürəyidir. Formalaşdırıcı rulonlar yüksək dərəcəli ərinti poladdan hazırlanmışdır. Onlar müstəsna aşınma müqaviməti və uzun ömür üçün sərtləşirlər. Stansiyalar yüksək dəqiqlikli rulmanlardan istifadə edir. Bu təmin edir hamar fırlanma və güc itkisini azaldır.

Plc & Servo Kəsmə Sistemi: Şəkilli Profil sonra kəsici üçün irəliləyir. Bu əməliyyat idarə olunur Bütün maşın üçün ağıllı əmr mərkəzi kimi fəaliyyət göstərən proqramlaşdırıla bilən məntiq nəzarətçisi (PLC) bütün kəsmə əməliyyatı. Dönər bir kodlayıcı profilin necə köçürüldüyünü izləyir. Set uzunluğa çatdıqda, PLC, bir servo motorunun başlamasına başlamağı söyləyir. Servo motoru kəsicinin sürəti hərəkət edən profil ilə sinxronlaşdırır. Bir hidravlik Və ya mexaniki mətbuat sonra təmiz, burrsuz bir kəsik edir. Bu "uçan kəsilmiş" sisteminin heç vaxt dayanması lazım deyil deməkdir kəsiklər arasında. Maddi tullantıların qarşısını alır.

Çıxış konveyer və yığma sistemi: bitmiş panellər bir konveyer boyunca hərəkət edir. Avtomatik bir yığma əldə edirlər sistem. Bu sistem panelləri səliqəli paketlərə təşkil edir. Hər paketdəki panelləri sayır. Paketlər var Sonra çəkiliş və göndərmə üçün hazırdır.

3. İdarəetmə sistemi:

Intuitiv toxunma ekranı operatorun barmaqlarınıza nəzarət edir. Panel uzunluğu, istehsal sayı və sürəti təyin edin bir neçə toxunuşla. Ekran real vaxt statusunu göstərir və sürətli tətbiq olunan hərəkətlərarası siqnallar verir Düşmə vaxtını minimuma endirmək üçün cavablar.

Tətbiq ssenariləri

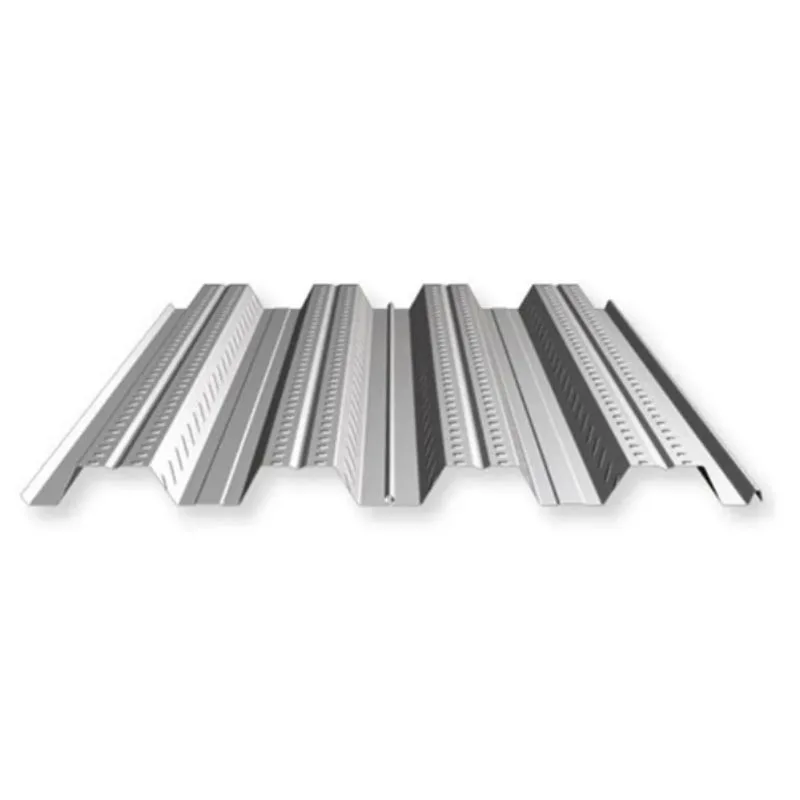

Bu maşının 688 göyərtəsi profili çox yönlü bir tikinti məhsuludur. İstifadə olunur Bir çox tikinti layihələri:

Ticarət hündürmərtəbəli binalar: beton döşəmələr üçün daimi forma kimi xidmət edir. Ayrıca daxili kimi fəaliyyət göstərir möhkəmləndirmə. Bu sistem ofislərdə, otellərdə və ticarət mərkəzlərində geniş istifadə olunur.

Sənaye obyektləri: Uzunmüddətli, ağırlıq tələb edən bitkilər, anbarlar və logistika mərkəzləri üçün idealdır Döşəmə.

İctimai infrastruktur: Bu sistemi hava limanlarında, qatar stansiyaları, xəstəxanalar və stadionlarda tapa bilərsiniz. Çox son dərəcədir davamlıdır. Bundan əlavə, onun quraşdırılması tez və səmərəlidir.

Yaşayış inşası: Çoxmərtəbəli mənzildə tələb olunan yüksək güclü döşəmə və dam sistemləri verir Binalar.

Təmir layihələri: Köhnə binalara yeni mərtəbələr əlavə etmək üçün idealdır. Yüngül, lakin çox güclüdür.

688 profil betonla birlikdə işləmək üçün hazırlanmışdır. Paneldəki vəkillər güclü mexaniki yaradır Beton ilə kilidləyin. Bu tək, möhkəm bir plitə ilə nəticələnir. Plitələr sarkma olmadan ağır yükləri dəstəkləyə bilər.

Texniki parametrlər

Əsas üstünlüklər

Uyğun olmayan səmərəlilik və məhsuldarlıq

Rulon formalaşdırma prosesimiz avtomatlaşdırılmış və davamlıdır. Bu, əlverişsizliyin üstündən çıxır. 688 göyərtə döşəməsi rulonu Maşın formalaşdırılması dəqiqədə 25 metrə qədər sürətlə işləyir. Gündə 24 saat, həftədə yeddi gün işləyə bilər. Bu geniş miqdarda göyərtəyə səbəb olan deməkdir. Ən böyük tikinti layihələrinin tələblərini ödəyə bilərsiniz. Qurğuşun dəfə əhəmiyyətli dərəcədə qısaldılır.

Üstün dəqiqlik və ardıcıllıq

İstehsal olunan hər panel eynidır. Hər birinin dəqiq ölçüləri, qabırğa hündürlüyü və flanş genişliyi var. Bu dəqiqlik Saytda uyğun mövzuları aradan qaldırır. Vahid beton əhatə dairəsini təmin edir. Proqnozlaşdırılan strukturun da təmin edilməsinə zəmanət verir mühəndislər hesablanan kimi performans.

İstisna davamlılıq və aşağı təmir

Maşın, ağır polad plitələr və profillərdən qurulmuş bir çərçivə var. Onun sağlam inşası və qaynaqlandığı Dizayn, uzunmüddətli sabitliyin təmin edilməsi, uzunmüddətli sabitliyin təmin edilməsi ilə təsirli bir titrəmə müqavimət göstərir. Formalaşma Roliklər çox sərt və aşınmaya davamlıdırlar. Onlar profilini milyonlarla dövrdən çox qoruyurlar. Bu daha az deməkdir tez-tez dəyişdirmə və uzunmüddətli məhsul sabitliyi.

Görkəmli material və xərc qənaət

Uçan kəsmə sistemi digər metodlardan qırıntı itkisini aradan qaldırır. Xam rulon materialı çox səmərəli istifadə olunur. Bu Hazır göyərtənin bir kvadrat metri üçün dəyəri əhəmiyyətli dərəcədə aşağı salır. Əmanət azaldılmış əməyin və daha sürətli gəlir İstehsal.

Əməliyyat sadəliyi və rahatlığı

PLC nəzarət sistemi intuitivdir. Quraşdırma tez və əməliyyat asandır. İstehsal uzunluğunu dəyişdirmək üçün, sadəcə daxil olun toxunma ekranında yeni bir dəyər. Tez dəyişiklik alətləri tez-tez mövcuddur. Bu, eyni maşını uyğunlaşdırmağa imkan verir müxtəlif profilli yüksəkliklər və ya üslub istehsal edin. Böyük rahatlıq təqdim edir.

İnkişaf etmiş təhlükəsizlik

Təhlükəsizlik dizaynın əsas hissəsidir. Maşın təhlükəsizlik işçiləri inteqrasiya olunmuşdur. Təcili dayandırma düymələri yerindədir hər iki ucu. Elektrik həddindən artıq yükləmə qorunması da daxil edilmişdir. Bu, hamı üçün təhlükəsiz iş mühiti yaradır operatorlar.

Bu məhsulun komponentləri nələrdir?

688 Deck Döşəmə Döşəmə Roll Formating Machine detal və komponent keyfiyyətinə üstün diqqəti göstərir.

Sağlam Maşın Çərçivəsi: Əsas çərçivə yüksək keyfiyyətli # 45 polad boşqabdan istifadə edir. Deformasiyanın qarşısını almaq üçün stresdən azad edilmişdir yük altında. Bütün qaynaq robotdur. Bu, maksimum güc və ardıcıllığı təmin edir.

Həssas torpaq meydana gətirən rulonlar: Hər bir rulon dəsti CNC işlənmişdir. Bundan sonra onlar bir əsas sərtliyə istiliklə müalicə olunurlar 58-60 hrc. Nəhayət, əmələ gələn səthlər dəqiqdir və bir güzgüdə cilalanmışdır. Bu rulonu uzadır Həyat. Ayrıca, örtüyünü qoruyan göyərtə panelində hamar, cızıqsız bir finiş təmin edir.

Yüksək dəqiqlikli ötürmə sistemi: sürücü şaftları 45 nömrəli polad yüksək gərginlikdən hazırlanmışdır. Onlar torpaqdır və yüksək sürətlə titrəmə qarşısını almaq üçün balanslaşdırılmışdır. Hamar, səmərəli güc ötürülməsi bu maşınının açarıdır performans. Bu, HRB və ya LYC kimi markalardan mükafat rulmanlarından istifadə edərək əldə edilir, möhkəm bir şəkildə rulman bloklar.

Advanced PLC nəzarət sistemi: İnkişaf etmiş idarəetmə sistemi Mitsubishi və ya Siemens kimi ən yaxşı beynəlxalq markalardan istifadə edir plc və servos üçün. Bu, digər avadanlıqlarla inteqrasiya edərkən etibarlılıq və dəqiqliyə zəmanət verir Sadə. Intuitiv HMI, sürətli bir vizual və ətraflı səhv mesajları təqdim edir, sürətli bir şəkildə təmin edir diaqnostika.

Mərkəzləşdirilmiş Yağlama Sistemi (İsteğe bağlı): Avtomatik yağlama sistemi mövcuddur. Davamlı şəkildə sürtərək Roliklər və rulmanlar, əla təmirini azaldır, aşınmasını minimuma endirir və sabit əməliyyat təmin edir. Bu, sizi qoruyur İnvestisiya.

Özelleştirmə seçimləri: Maşını ehtiyaclarınıza uyğunlaşdıra bilərsiniz. Xüsusi ehtiyacları ödəmək üçün maşınınızı düzəldin. Mövcud variantlar, avtomatik dekoler, deliklər üçün əvvəlcədən yumruq vahidi, post-boya örtük xətti və və müxtəlif yığma mexanizmləri.
